【光威杯】第七届获奖团队风采—“零”耗先锋
发布时间：2023-11-09
一、研究生组二等奖团队风采
团队风采
获奖感言
很荣幸能够参加第七届“光威杯”中国复合材料学会大学生科技创新竞赛，在过程中经历了申报书撰写、ppt制作、视频定制以及修改，不断提升团队合作交流答辩、文稿撰写等能力，最终获得大赛二等奖的优异成绩。众所周知，创新是第一动力，对当代大学生而言，科技创新水平的提升不仅能够提高自身综合发展，而且能够促进国家科技强国战略的实施。希望师弟妹们能够在复材领域进行大胆创新，争做创新达人，推动复合材料领域的前进步伐！
团队部分成员介绍
王玉良，男，中共党员，硕士研究生二年级，哈尔滨工程大学青岛基地科创中心主任，累获双创类比赛有国家级奖项6项，省级奖项2项，曾获国家奖学金、山东省研究生优秀创新成果奖等；
毕珲，男，中共党员，硕士研究生二年级，哈尔滨工程大学青岛基地学生会主席，曾获国家奖学金、山东省优秀学生等称号。
团队成员积极参加五四表彰大会、科创国奖获得者分享经验和科创中心立项、无人智能领域培训等，过程中不断完善提高自身科技创新能力，结交更多志同道合的朋友。此外，成员积极参加各种志愿活动，目前累计参加100多个小时志愿时长，例如:疫情期间志愿者、学校运动会志愿者和迎新晚会志愿者等，做好“传、帮、带”作用，促进青岛基地学生综合发展。
二、获奖项目
（1）项目基本信息
所属院校 | 哈尔滨工程大学 |
获奖项目名称 | “零”耗先锋-基于含超分子的“零”消耗自修复聚氨酯涂层 |
指导老师 | 张智嘉 |
队内成员 | 王玉良、毕珲、刘佳欣 |
（2）项目概况
船舶壁面聚氨酯涂层表面容易造成磨损和破坏，出现划痕、裂纹、磨损等缺陷，严重影响涂层的使用寿命，结合2022年报告指出：我国由于船体壁面涂层腐蚀造成的经济损失约占GDP 5%（远高于美国的3.4%），高达约3.1万亿元。自修复涂层是一种利用超强结合力的化学键实现自我修复的新型涂层材料，进而减小涂层维修和更换的频率，作为一种节能材料受到广泛的关注，但是自修复涂层面临合成工艺复杂、原料昂贵和使用寿命短等缺陷，极大消耗了国家人力、物力和财力。
（3）创新点
1）合成工艺简单：通过物理共混成功制备，减少对资源和能源的消耗；
2）激发条件要求低：在常温常压下便可刺激材料发挥优异性能；
3）高自修复效率：愈合效率仅在80 min便可达61.5%，自修复时间大大缩短；
4）低耗材、高收益：利用自修复机理，提高材料的使用寿命，减少对材料的更替，一定程度上实现涂层的“零”消耗；
5）多层合一：不仅保证高自修复效率，而且耐化学性得到极大改善。
（4）研究经历
本项目根据内在自修复的修复机理，通过简单的物理共混，在聚氨酯中引入UPy超分子，成功制备了自修复性聚氨酯弹性体，利用超分子四重氢键较强的结合力实现材料自修复，合成路线如图1所示。

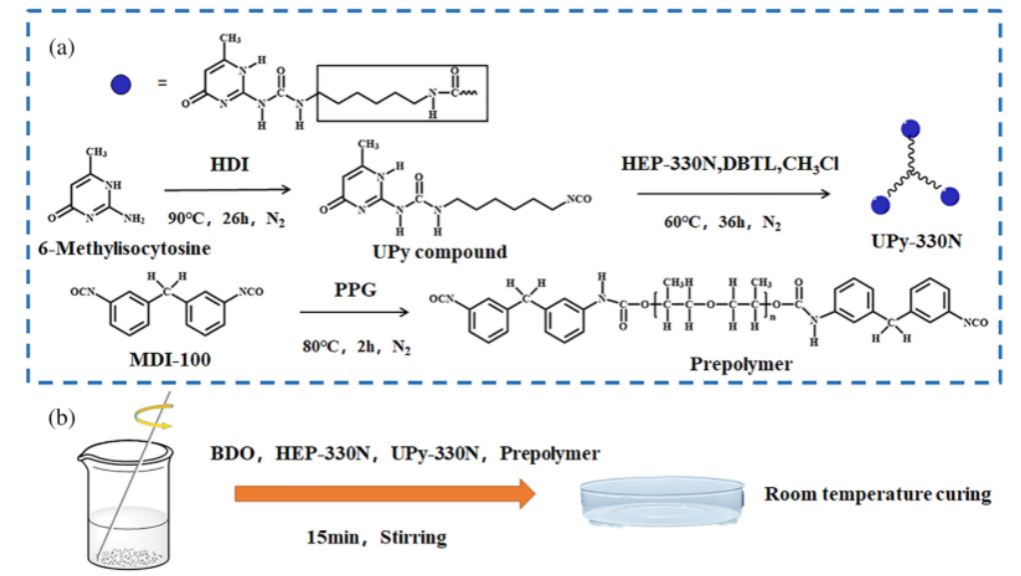

图1 聚氨酯的合成路线图
过程中突破两大关键技术：
1）采用氢键的可逆性实现材料自修复作用；
2）保证自修复聚氨酯弹性体的稳定、长效性条件下，并成功将具有四氢键的UPy-330N与聚氨酯进行合成，如图2所示。

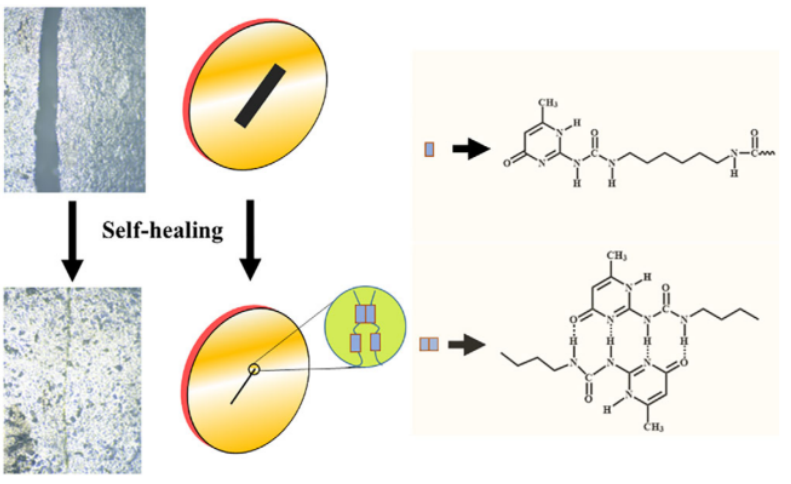

图2 PU-15UPy的自愈机理
